تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: CHUANQI ELECTRONIC INSTRUMENT
إصدار الشهادات: other
رقم الموديل: سلسلة سي كيو
شروط الدفع والشحن
الحد الأدنى لكمية: 10٪
الأسعار: Quote according to demand
وقت التسليم: 5-8 أيام عمل
شروط الدفع: L/C، T/T
القدرة على العرض: 100 قطعة/فم
المؤشر الفني - التيار الكهربائي: |
القيمة المقدرة AC5A/AC1A |
مجال العمل: |
تيار متردد/تيار مستمر 85~264 فولت |
توسع: |
يمكن أن تكون إشارة الإدخال مباشرة من التيار والمحول، ويمكن برمجة نسبة معلمات الإدخال في الموقع |
المؤشر الفني - الجهد: |
القيمة المقدرة AC380V/AC100V |
المؤشر الفني - التردد: |
45-65 هرتز |
وضع العرض: |
شاشة LCD / شاشة LED 12 بت |
الفهرس الفني - واجهة الاتصال: |
منفذا اتصال RS485، بروتوكول اتصال Modbus-RTU |
اسم المنتج: |
مقياس التيار الكهربائي الذكي أحادي الطور |
المؤشر الفني - التيار الكهربائي: |
القيمة المقدرة AC5A/AC1A |
مجال العمل: |
تيار متردد/تيار مستمر 85~264 فولت |
توسع: |
يمكن أن تكون إشارة الإدخال مباشرة من التيار والمحول، ويمكن برمجة نسبة معلمات الإدخال في الموقع |
المؤشر الفني - الجهد: |
القيمة المقدرة AC380V/AC100V |
المؤشر الفني - التردد: |
45-65 هرتز |
وضع العرض: |
شاشة LCD / شاشة LED 12 بت |
الفهرس الفني - واجهة الاتصال: |
منفذا اتصال RS485، بروتوكول اتصال Modbus-RTU |
اسم المنتج: |
مقياس التيار الكهربائي الذكي أحادي الطور |
ملخص

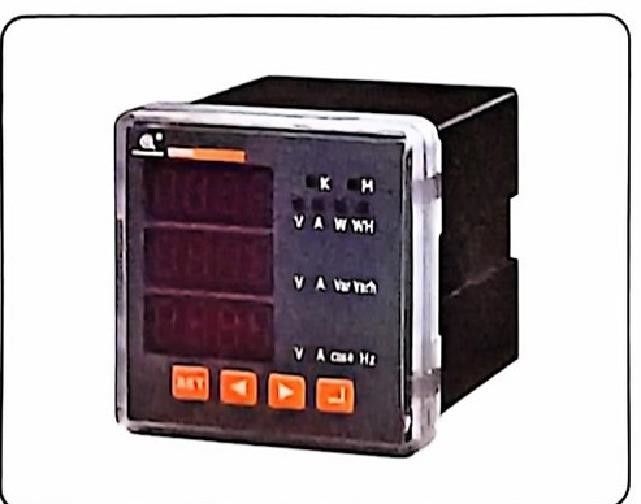

عداد الطاقة متعددة الوظائف يمكن أن يقيس معايير الطاقة المستخدمة في نظام الطاقة ثلاثي المراحل بدقة عالية: الجهد ثلاثي المراحل ، التيار ، الطاقة النشطة ، الطاقة التفاعلية ، عامل الطاقة ،تردد الشبكة، الطاقة النشطة، الطاقة التفاعلية، ومع واجهة الاتصال ووظيفة انبعاثات الطاقة.يستخدم بروتوكول الاتصال MODBUS-RTU لتحقيق عرض الحقل LED والاتصال الرقمي عن بعد RS-485لديها خصائص الاتصال والتركيب السهل ، والأسلاك البسيطة ، والصيانة المريحة ، والكمية الهندسية الصغيرة ، ومعلمات الإدخال المبرمجة الميدانية ، إلخ.ويمكن أن تكمل الاتصال الشبكي مع مختلف PLC وأجهزة الكمبيوتر التحكم الصناعية في الصناعة.
الخصوصية
القياس: الجهد الثلاثي، التيار، الطاقة النشطة، الطاقة التفاعلية، عامل الطاقة، التردد، الطاقة النشطة، الطاقة التفاعلية
الشاشة: ثلاثة صفوف من شاشة الأنابيب الرقمية LED ، وضوح عال
الاتصال: الاتصال RS485، بروتوكول الاتصال MODBUS-RTU
إنتاج: إنتاج نبضات طاقة اثنين (ثابت نبض 3200imp/kwh)
التوسع: يمكن أن تدخل مباشرة إشارة من التيار، والجهد، والمحول، المجال قابل للبرمجة إعداد نسبة المعلمات المدخلة الاستخدام: خط الواردة والحافلة ودورة التوزيع الهامة، باستخدام GCS، GCK،الـ MNS، GGD وغيرها من أنواع الخزانات
نموذج المنتج وحجمه
| رقم الطراز | CQ42-3E | CQ96-3E | CQ80-3E | CQ72-3E |
| حجم إطار الوجه | 120*120 | 96*96 | 80*80 | 72*72 |
| حجم الفتحة | 111*111 | 91*91 | 76*76 | 67*67 |
المؤشر الفني
| الحجة | |||
| مستوى الدقة | قياس الطاقة: الطاقة النشطة 0.5قوة التفاعل 1.0، مخرج المحول 05 | ||
| وضع العرض | شاشة LCD / شاشة LED ذات 12 بت | ||
| تم إدخال الإشارة | شبكة القياس | ثلاثي المراحل أربعة الأسلاك V34 / ثلاثي المراحل ثلاثة الأسلاك V33 | |
| الجهد | القيمة الاسمية | AC380V/AC100V | |
| الحمل الزائد | مدة: 1.2 مرة فورية: 2 مرة (10 ثانية) | ||
| تبديد الطاقة | < 1VA ((في كل مرحلة) | ||
| عائق | > 300kΩ | ||
| التيار الكهربائي | القيمة الاسمية | AC5A/AC1A | |
| أكثر من الواجب | مدة: 1.2 مرة فورية: 2 مرة (10 ثانية) | ||
| تبديد الطاقة | <0.4VA ((في كل مرحلة) | ||
| عائق | < 2 م Ω | ||
| التكرار | 45-65 هرتز | ||
| موجة هارمونية | المحتويات الهارمونية الإجمالية للجهد والتيار والمكونات الهارمونية الغريبة 3-15 | ||
| الطاقة الكهربائية | قياس الطاقة النشطة والفاعلة في الاتجاهين | ||
| مصدر الطاقة | نطاق العمل | AC/DC85~264V | |
| تبديد الطاقة | < 5VA | ||
| وحدات العمل والطاقة | نبضات الطاقة الكهربائية | مخرجات المزج الضوئي السلبي | |
| واجهة الاتصال | منفذين اتصالات RS485، بروتوكول الاتصال Modbus-RTU | ||
| معدل الاتصال: 4800-9600، لا يوجد فحص تعادل N81، E81، أو 081 | |||
| يمكن تكوين منفذ الاتصال RS485 الثاني على أنه PROFIBUS-DP | |||
| تبديل المدخلات | المدخلات السلبية للاتصال الجاف | ||
| مخرج التبديل | إنذار تجاوز الحد أو طاقة إخراج رلاي عن بعد AC5A/250V،DC5A/30V | ||
| مخرج المحول | 0 ~ 20mA / 4 ~ 20mA / 0 ~ 5V / 1 ~ 5V مخرج محول ، ضبط قابل للبرمجة لأدوات المحول وقيم المخرجات المقابلة | ||
| بيئة العمل | درجة الحرارة المحيطة: -10 ~ 55 °C ، الرطوبة النسبية < 93٪ ، لا يوجد مكان للغازات المآكلة ، الارتفاع < 2500M | ||
| بيئة التخزين | -20~75°C، الرطوبة النسبية ≤93% | ||
| خطأ الساعة | < 0.5 ثانية/يوم | ||
| آمنة | العزل | المقاومة من إشارة، والطاقة والمحطات الخروج إلى الغلاف هو > 100MΩ | |
| مقاومة الجهد | الجهد المدخل > 2kV، المدخل والخارج > 1kV، إمدادات الطاقة والخارج > 2kV |
||
