تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: CHUANQI ELECTRONIC INSTRUMENT
إصدار الشهادات: other
رقم الموديل: سلسلة سي كيو
شروط الدفع والشحن
الحد الأدنى لكمية: 10٪
الأسعار: Quote according to demand
وقت التسليم: 5-8 أيام عمل
Payment Terms: L/C, T/T
Supply Ability: 10pcs/month
اسم المنتج: |

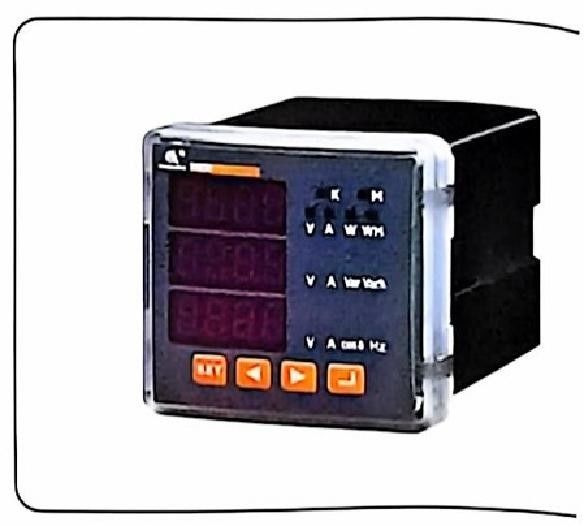

مقياس الطاقة ثلاثي الطور متعدد الوظائف LED |
قياس: |
الجهد ثلاثي الطور، التيار، القدرة الفعالة، القدرة التفاعلية، معامل القدرة، التردد، القدرة الفعالة، ا |
انتاج |: |
مخرج نبضي مزدوج الطاقة (ثابت النبضة 3200 نبضة/كيلووات ساعة) |
الموجة التوافقية: |
محتوى التوافقيات الكلية للجهد والتيار و3-15 مكون توافقي فردي |
شبكة القياس: |
ثلاثية الطور، رباعية الأسلاك، V34/ ثلاثية الطور، ثلاثية الأسلاك، V33 |
مجال العمل: |
تيار متردد/تيار مستمر 85~264 فولت |
التيار المسموح به: |
ايه سي 5 ايه/ ايه سي 1 ايه |
اسم المنتج: |
مقياس الطاقة ثلاثي الطور متعدد الوظائف LED |
قياس: |
الجهد ثلاثي الطور، التيار، القدرة الفعالة، القدرة التفاعلية، معامل القدرة، التردد، القدرة الفعالة، ا |
انتاج |: |
مخرج نبضي مزدوج الطاقة (ثابت النبضة 3200 نبضة/كيلووات ساعة) |
الموجة التوافقية: |
محتوى التوافقيات الكلية للجهد والتيار و3-15 مكون توافقي فردي |
شبكة القياس: |
ثلاثية الطور، رباعية الأسلاك، V34/ ثلاثية الطور، ثلاثية الأسلاك، V33 |
مجال العمل: |
تيار متردد/تيار مستمر 85~264 فولت |
التيار المسموح به: |
ايه سي 5 ايه/ ايه سي 1 ايه |
ملخص
يمكن لمقياس الطاقة متعددة الوظائف قياس معايير الطاقة المستخدمة في نظام الطاقة ثلاثي المراحل بدقة عالية: الجهد ثلاثي المراحل ، التيار ، الطاقة النشطة ، الطاقة التفاعلية ، عامل الطاقة ،عامل القوةعامل القوة، عامل القوة، عامل القوة، عامل القوة، عامل القوة، عامل القوة، عامل القوة، عامل القوة، عامل القوة، عامل القوة.
تردد شبكة الكهرباء، الطاقة النشطة، الطاقة التفاعلية، ومع واجهة الاتصال ووظيفة انبعاثات الطاقة.يتم تحقيق شاشة عرض مجال LCD والاتصال الرقمي عن بعد RS-485لديها خصائص الاتصال والتركيب السهل ، والأسلاك البسيطة ، والصيانة المريحة ، والكمية الهندسية الصغيرة ، ومعلمات الإدخال المبرمجة الميدانية ، إلخ.ويمكن أن تكمل الاتصال الشبكي مع مختلف PLC وأجهزة الكمبيوتر التحكم الصناعية في الصناعة.
الخصوصية
القياس: الجهد الثلاثي المرحلة ، التيار ، الطاقة النشطة ، الطاقة التفاعلية ، عامل الطاقة ، التردد ، الطاقة النشطة ، عرض الطاقة التفاعلية: ثلاثة صفوف من شاشة عرض الأنبوب الرقمي LCD ، وضوح عال
الاتصال: الاتصال RS485، بروتوكول الاتصال MODBUS-RTU
إنتاج: إنتاج نبضات طاقة اثنين (ثابت نبض 3200imp/kwh)
التوسع: يمكن أن تدخل مباشرة إشارة من التيار، والجهد، والمحول، المجال قابل للبرمجة إعداد نسبة المعلمات المدخلة الاستخدام: خط الواردة والحافلة ودورة التوزيع الهامة، باستخدام GCS، GCK،الـ MNS، GGD وغيرها من أنواع الخزانات
نموذج المنتج وحجمه
| رقم الطراز | CQ42-3EY | CQ96-3EY | CQ80-3EY | CQ72-3EY |
| حجم إطار الوجه | 120*120 | 96*96 | 80*80 | 72*72 |
| حجم الفتحة | 111*111 | 91*91 | 76*76 | 67*67 |
المؤشر الفني
| الحجة | |||
| مستوى الدقة | قياس الطاقة: الطاقة النشطة 0.5قوة التفاعل 1.0، مخرج المحول 05 | ||
| وضع العرض | شاشة LCD / شاشة LED ذات 12 بت | ||
| تم إدخال الإشارة | شبكة القياس | ثلاثي المراحل أربعة الأسلاك V34 / ثلاثي المراحل ثلاثة الأسلاك V33 | |
| الجهد | القيمة الاسمية | AC380V/AC100V | |
| الحمل الزائد | مدة: 1.2 مرة فورية: 2 مرة (10 ثانية) | ||
| تبديد الطاقة | < 1VA ((في كل مرحلة) | ||
| عائق | > 300kΩ | ||
| التيار الكهربائي | القيمة الاسمية | AC5A/AC1A | |
| أكثر من الواجب | مدة: 1.2 مرة فورية: 2 مرة (10 ثانية) | ||
| تبديد الطاقة | <0.4VA ((في كل مرحلة) | ||
| عائق | < 2 م Ω | ||
| التكرار | 45-65 هرتز | ||
| موجة هارمونية | المحتويات الهارمونية الإجمالية للجهد والتيار والمكونات الهارمونية الغريبة 3-15 | ||
| الطاقة الكهربائية | قياس الطاقة النشطة والفاعلة في الاتجاهين | ||
| مصدر الطاقة | نطاق العمل | AC/DC85~264V | |
| تبديد الطاقة | < 5VA | ||
| وحدات العمل والطاقة | نبضات الطاقة الكهربائية | مخرجات المزج الضوئي السلبي | |
| واجهة الاتصال | منفذين اتصالات RS485، بروتوكول الاتصال Modbus-RTU | ||
| معدل الاتصال: 4800-9600، لا يوجد فحص تعادل N81، E81، أو 081 | |||
| يمكن تكوين منفذ الاتصال RS485 الثاني على أنه PROFIBUS-DP | |||
| تبديل المدخلات | المدخلات السلبية للاتصال الجاف | ||
| مخرج التبديل | إنذار تجاوز الحد أو طاقة إخراج رلاي عن بعد AC5A/250V،DC5A/30V | ||
| مخرج المحول | 0 ~ 20mA / 4 ~ 20mA / 0 ~ 5V / 1 ~ 5V مخرج محول ، ضبط قابل للبرمجة لأدوات المحول وقيم المخرجات المقابلة | ||
| بيئة العمل | درجة الحرارة المحيطة: -10 ~ 55 °C ، الرطوبة النسبية < 93٪ ، لا يوجد مكان للغازات المآكلة ، الارتفاع < 2500M | ||
| بيئة التخزين | -20~75°C، الرطوبة النسبية ≤93% | ||
| خطأ الساعة | < 0.5 ثانية/يوم | ||
| آمنة | العزل | المقاومة من إشارة، والطاقة والمحطات الخروج إلى الغلاف هو > 100MΩ | |
| مقاومة الجهد | الجهد المدخل > 2kV، المدخل والخارج > 1kV، إمدادات الطاقة والخارج > 2kV | ||
