تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: CHUANQI ELECTRONIC INSTRUMENT
رقم الموديل: سلسلة سي كيو
شروط الدفع والشحن
الحد الأدنى لكمية: 10٪
الأسعار: Quote according to demand
وقت التسليم: 5-8 أيام عمل
Payment Terms: L/C, T/T
Supply Ability: 10pcs/month
قياس: |
الجهد ثلاثي الطور، التيار، القدرة الفعالة، القدرة التفاعلية، معامل القدرة، التردد، القدرة الفعالة، ا |
وضع العرض: |
شاشة LCD / شاشة LED 12 بت |
التكرار: |
45-65 هرتز |
انتاج |: |
مخرج نبضي مزدوج الطاقة (ثابت النبضة 3200 نبضة/كيلووات ساعة) |
اسم المنتج: |

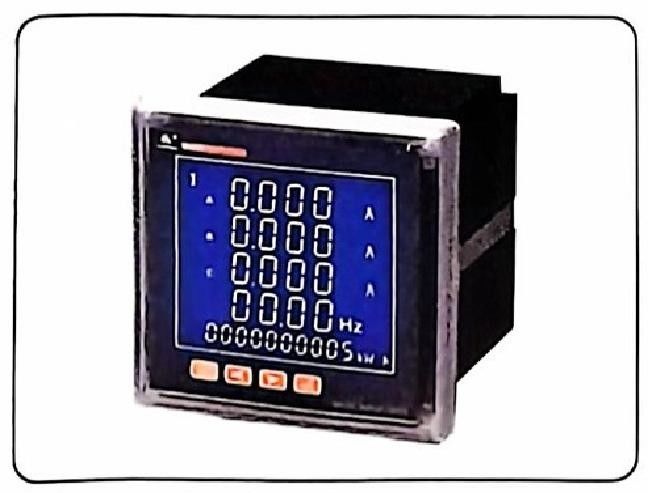

مقياس الطاقة ثلاثي الطور متعدد الوظائف LED |
حجم إطار الوجه: |
120*120، 96*96، 80*80، 72*72 |
تواصل: |
اتصالات RS485، بروتوكول اتصالات MODBUS-RTU |
قياس: |
الجهد ثلاثي الطور، التيار، القدرة الفعالة، القدرة التفاعلية، معامل القدرة، التردد، القدرة الفعالة، ا |
وضع العرض: |
شاشة LCD / شاشة LED 12 بت |
التكرار: |
45-65 هرتز |
انتاج |: |
مخرج نبضي مزدوج الطاقة (ثابت النبضة 3200 نبضة/كيلووات ساعة) |
اسم المنتج: |
مقياس الطاقة ثلاثي الطور متعدد الوظائف LED |
حجم إطار الوجه: |
120*120، 96*96، 80*80، 72*72 |
تواصل: |
اتصالات RS485، بروتوكول اتصالات MODBUS-RTU |
ملخص
يمكن لمقياس الأمبير الذكي أحادي المرحلة قياس التيار الحالي أحادي المرحلة في شبكة الكهرباء بدقة عالية ، واختيارًا مع وظيفة الاتصال RS485 ووظيفة إنذار الحد العلوي والسفلي.لديها خصائص من سهولة الاتصال والتركيب، الأسلاك البسيطة، صيانة مريحة، كمية هندسية صغيرة، الميدان المبرمجة تعيين معايير المدخلات، الخ،ويمكن أن تكمل الاتصال الشبكي من PLC والكمبيوتر التحكم الصناعي مختلفة عن الصناعة.
الخصوصيةالقياس: تيار واحد المرحلة
الشاشة: صف من شاشة الأنابيب الرقمية LED ، وضوح عال
الاتصال: الاتصال RS485، بروتوكول الاتصال MODBUS-RTU (اختياري)
مخرج: مخرجين للاستقبال (اختياري)
التوسع: إشارة الدخول يمكن أن تكون مباشرة من التيار والتحول، ويمكن برمجة نسبة المعلمات المدخلة في الموقع
التطبيق: مناسبة لشبكة الكهرباء ، نظام التحكم التلقائي ، يقيس أساسا المعلمات الحالية في شبكة الكهرباء
نموذج المنتج وحجمه
| رقم الطراز | CQ42-□I | CQ96-□I | CQ80-□I | CQ72-□I | CQ48-□I | CQ45-□I |
| حجم إطار الوجه | 120*120 | 96*96 | 80*80 | 72*72 | 48*96 | 72*72 |
| حجم الفتحة | 111*111 | 91*91 | 76*76 | 67*67 | 45*91 | 45*45 |
المؤشر الفني
| الحجة | |||
| مستوى الدقة | قياس الطاقة: الطاقة النشطة 0.5قوة التفاعل 1.0، مخرج المحول 05 | ||
| وضع العرض | شاشة LCD / شاشة LED ذات 12 بت | ||
| تم إدخال الإشارة | شبكة القياس | ثلاثي المراحل أربعة الأسلاك V34 / ثلاثي المراحل ثلاثة الأسلاك V33 | |
| الجهد | القيمة الاسمية | AC380V/AC100V | |
| الحمل الزائد | مدة: 1.2 مرة فورية: 2 مرة (10 ثانية) | ||
| تبديد الطاقة | < 1VA ((في كل مرحلة) | ||
| عائق | > 300kΩ | ||
| التيار الكهربائي | القيمة الاسمية | AC5A/AC1A | |
| أكثر من الواجب | مدة: 1.2 مرة فورية: 2 مرة (10 ثانية) | ||
| تبديد الطاقة | <0.4VA ((في كل مرحلة) | ||
| عائق | < 2 م Ω | ||
| التكرار | 45-65 هرتز | ||
| موجة هارمونية | المحتويات الهارمونية الإجمالية للجهد والتيار والمكونات الهارمونية الغريبة 3-15 | ||
| الطاقة الكهربائية | قياس الطاقة النشطة والفاعلة في الاتجاهين | ||
| مصدر الطاقة | نطاق العمل | AC/DC85~264V | |
| تبديد الطاقة | < 5VA | ||
| وحدات العمل والطاقة | نبضات الطاقة الكهربائية | مخرجات المزج الضوئي السلبي | |
| واجهة الاتصال | منفذين اتصالات RS485، بروتوكول الاتصال Modbus-RTU | ||
| معدل الاتصال: 4800-9600، لا يوجد فحص تعادل N81، E81، أو 081 | |||
| يمكن تكوين منفذ الاتصال RS485 الثاني على أنه PROFIBUS-DP | |||
| تبديل المدخلات | المدخلات السلبية للاتصال الجاف | ||
| مخرج التبديل | إنذار تجاوز الحد أو طاقة إخراج رلاي عن بعد AC5A/250V،DC5A/30V | ||
| مخرج المحول | 0 ~ 20mA / 4 ~ 20mA / 0 ~ 5V / 1 ~ 5V مخرج محول ، ضبط قابل للبرمجة لأدوات المحول وقيم المخرجات المقابلة | ||
| بيئة العمل | درجة الحرارة المحيطة: -10 ~ 55 °C ، الرطوبة النسبية < 93٪ ، لا يوجد مكان للغازات المآكلة ، الارتفاع < 2500M | ||
| بيئة التخزين | -20~75°C، الرطوبة النسبية ≤93% | ||
| خطأ الساعة | < 0.5 ثانية/يوم | ||
| آمنة | العزل | المقاومة من إشارة، والطاقة والمحطات الخروج إلى الغلاف هو > 100MΩ | |
| مقاومة الجهد | الجهد المدخل > 2kV، المدخل والخارج > 1kV، إمدادات الطاقة والخارج > 2kV | ||
