تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: CHUANQI ELECTRONIC INSTRUMENT
إصدار الشهادات: other
رقم الموديل: سلسلة سي كيو
شروط الدفع والشحن
الحد الأدنى لكمية: 10٪
الأسعار: Quote according to demand
وقت التسليم: 5-8 أيام عمل
شروط الدفع: L/C، T/T
القدرة على العرض: 100 قطعة/فم
المؤشر الفني - التيار الكهربائي: |
القيمة المقدرة AC5A/AC1A |
مجال العمل: |
تيار متردد/تيار مستمر 85~264 فولت |
توسع: |
يمكن أن تكون إشارة الإدخال مباشرة من التيار والمحول، ويمكن برمجة نسبة معلمات الإدخال في الموقع |
المؤشر الفني - الجهد: |
القيمة المقدرة AC380V/AC100V |
المؤشر الفني - التردد: |
45-65 هرتز |
وضع العرض: |
شاشة LCD / شاشة LED 12 بت |
الفهرس الفني - واجهة الاتصال: |
منفذا اتصال RS485، بروتوكول اتصال Modbus-RTU |
اسم المنتج: |
مقياس التيار الكهربائي الذكي أحادي الطور |
المؤشر الفني - التيار الكهربائي: |
القيمة المقدرة AC5A/AC1A |
مجال العمل: |
تيار متردد/تيار مستمر 85~264 فولت |
توسع: |
يمكن أن تكون إشارة الإدخال مباشرة من التيار والمحول، ويمكن برمجة نسبة معلمات الإدخال في الموقع |
المؤشر الفني - الجهد: |
القيمة المقدرة AC380V/AC100V |
المؤشر الفني - التردد: |
45-65 هرتز |
وضع العرض: |
شاشة LCD / شاشة LED 12 بت |
الفهرس الفني - واجهة الاتصال: |
منفذا اتصال RS485، بروتوكول اتصال Modbus-RTU |
اسم المنتج: |
مقياس التيار الكهربائي الذكي أحادي الطور |
ملخص

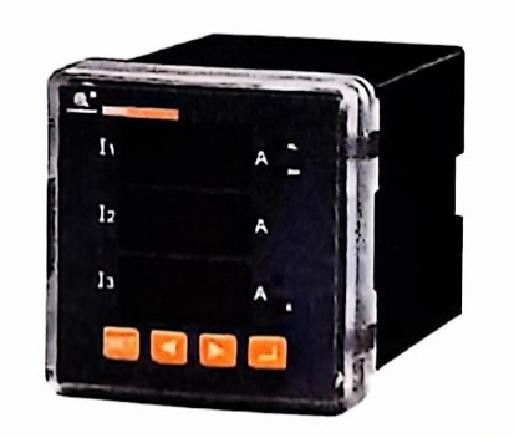

يمكن لمقياس الأمبير الذكي ثلاثي المراحل قياس التيار الثلاثي المراحل في شبكة الطاقة بدقة عالية ، واختيارًا مع وظيفة الاتصال RS485 ووظيفة إنذار الحد العلوي والسفلي.لديها خصائص من سهولة الاتصال والتركيب، الأسلاك البسيطة، صيانة مريحة، كمية هندسية صغيرة، ضبط البرمجة الميدانية لمعلمات المدخلات، الخ،ويمكنك إكمال الاتصال بالشبكة مع مختلف PLC والكمبيوتر التحكم الصناعي في الصناعة.
الخصوصية
القياس: تيار ثلاثي المراحل
الشاشة: ثلاثة صفوف من شاشة الأنابيب الرقمية LED ، وضوح عال
الاتصال: الاتصال RS485، بروتوكول الاتصال MODBUS-RTU (اختياري)
الخروج: خروجين للمرورية
التوسع: يمكن أن يكون مباشرة من التيار، إشارة مدخل المحول، المجال ضبط قابلة للبرمجة من نسبة المعلمات المدخلة الاستخدام: مناسبة لشبكة الطاقة، نظام التحكم التلقائي،يقيس بشكل رئيسي المعلمات الحالية في شبكة الكهرباء
نموذج المنتج وحجمه
| رقم الطراز | CQ42-3I | CQ96-3I | CQ80-3I | CQ72-3I | CQ48-3I | CQ45-3I |
| حجم إطار الوجه | 120*120 | 96*96 | 80*80 | 72*72 | 48*96 | 48*48 |
| حجم الفتحة | 111*111 | 91*91 | 76*76 | 67*67 | 45*91 | 45*45 |
المؤشر الفني
| الحجة | |||
| مستوى الدقة | قياس الطاقة: الطاقة النشطة 0.5قوة التفاعل 1.0، مخرج المحول 05 | ||
| وضع العرض | شاشة LCD / شاشة LED ذات 12 بت | ||
| تم إدخال الإشارة | شبكة القياس | ثلاثي المراحل أربعة الأسلاك V34 / ثلاثي المراحل ثلاثة الأسلاك V33 | |
| الجهد | القيمة الاسمية | AC380V/AC100V | |
| الحمل الزائد | مدة: 1.2 مرة فورية: 2 مرة (10 ثانية) | ||
| تبديد الطاقة | < 1VA ((في كل مرحلة) | ||
| عائق | > 300kΩ | ||
| التيار الكهربائي | القيمة الاسمية | AC5A/AC1A | |
| أكثر من الواجب | مدة: 1.2 مرة فورية: 2 مرة (10 ثانية) | ||
| تبديد الطاقة | <0.4VA ((في كل مرحلة) | ||
| عائق | < 2 م Ω | ||
| التكرار | 45-65 هرتز | ||
| موجة هارمونية | المحتويات الهارمونية الإجمالية للجهد والتيار والمكونات الهارمونية الغريبة 3-15 | ||
| الطاقة الكهربائية | قياس الطاقة النشطة والفاعلة في الاتجاهين | ||
| مصدر الطاقة | نطاق العمل | AC/DC85~264V | |
| تبديد الطاقة | < 5VA | ||
| وحدات العمل والطاقة | نبضات الطاقة الكهربائية | مخرجات المزج الضوئي السلبي | |
| واجهة الاتصال | منفذين اتصالات RS485، بروتوكول الاتصال Modbus-RTU | ||
| معدل الاتصال: 4800-9600، لا يوجد فحص تعادل N81، E81، أو 081 | |||
| يمكن تكوين منفذ الاتصال RS485 الثاني على أنه PROFIBUS-DP | |||
| تبديل المدخلات | المدخلات السلبية للاتصال الجاف | ||
| مخرج التبديل | إنذار تجاوز الحد أو طاقة إخراج رلاي عن بعد AC5A/250V،DC5A/30V | ||
| مخرج المحول | 0 ~ 20mA / 4 ~ 20mA / 0 ~ 5V / 1 ~ 5V مخرج محول ، ضبط قابل للبرمجة لأدوات المحول وقيم المخرجات المقابلة | ||
| بيئة العمل | درجة الحرارة المحيطة: -10 ~ 55 °C ، الرطوبة النسبية < 93٪ ، لا يوجد مكان للغازات المآكلة ، الارتفاع < 2500M | ||
| بيئة التخزين | -20~75°C، الرطوبة النسبية ≤93% | ||
| خطأ الساعة | < 0.5 ثانية/يوم | ||
| آمنة | العزل | المقاومة من إشارة، والطاقة والمحطات الخروج إلى الغلاف هو > 100MΩ | |
| مقاومة الجهد | الجهد المدخل > 2kV، المدخل والخارج > 1kV، إمدادات الطاقة والخارج > 2kV |
||
