تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: CHUANQI ELECTRONIC INSTRUMENT
إصدار الشهادات: other
رقم الموديل: سلسلة سي كيو
شروط الدفع والشحن
الحد الأدنى لكمية: 10٪
الأسعار: Quote according to demand
وقت التسليم: 5-8 أيام عمل
Payment Terms: L/C, T/T
القدرة على العرض: 100 قطعة/فم
المؤشر الفني - التيار الكهربائي: |
القيمة المقدرة AC5A/AC1A |
مجال العمل: |
تيار متردد/تيار مستمر 85~264 فولت |
توسع: |
يمكن أن تكون إشارة الإدخال مباشرة من التيار والمحول، ويمكن برمجة نسبة معلمات الإدخال في الموقع |
المؤشر الفني - الجهد: |
القيمة المقدرة AC380V/AC100V |
المؤشر الفني - التردد: |
45-65 هرتز |
وضع العرض: |
شاشة LCD / شاشة LED 12 بت |
الفهرس الفني - واجهة الاتصال: |
منفذا اتصال RS485، بروتوكول اتصال Modbus-RTU |
اسم المنتج: |
مقياس التيار الكهربائي الذكي أحادي الطور |
المؤشر الفني - التيار الكهربائي: |
القيمة المقدرة AC5A/AC1A |
مجال العمل: |
تيار متردد/تيار مستمر 85~264 فولت |
توسع: |
يمكن أن تكون إشارة الإدخال مباشرة من التيار والمحول، ويمكن برمجة نسبة معلمات الإدخال في الموقع |
المؤشر الفني - الجهد: |
القيمة المقدرة AC380V/AC100V |
المؤشر الفني - التردد: |
45-65 هرتز |
وضع العرض: |
شاشة LCD / شاشة LED 12 بت |
الفهرس الفني - واجهة الاتصال: |
منفذا اتصال RS485، بروتوكول اتصال Modbus-RTU |
اسم المنتج: |
مقياس التيار الكهربائي الذكي أحادي الطور |
ملخص

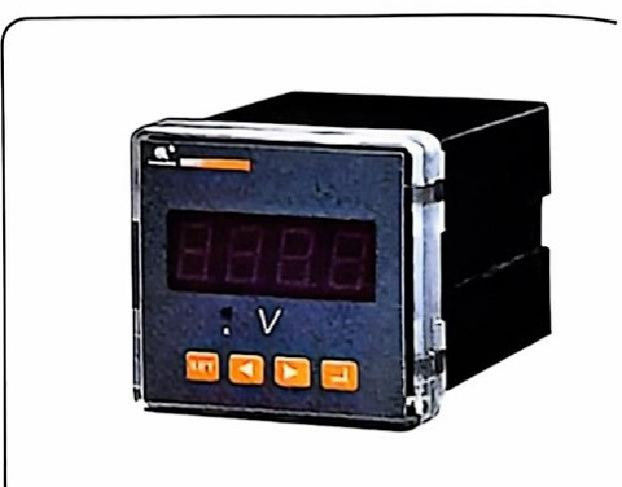

يمكن لجهاز القياس الذكي للفولت في شبكة الكهرباء قياس الجهد في شبكة الكهرباء بدقة عالية، وخيارًا مع وظيفة الاتصال RS485 ووظيفة إنذار الحد العلوي والسفلي.لديها خصائص من التثبيت السهل، الأسلاك البسيطة، صيانة مريحة، كمية هندسية صغيرة، الميدان المبرمجة تعيين معايير المدخلات، الخ،ويمكن أن تكمل قناة الشبكة من مختلف PLC وأجهزة الكمبيوتر التحكم الصناعية في الصناعة.
الخصوصية
القياس: الجهد الأولي
الشاشة: صف من شاشة الأنابيب الرقمية LED ، وضوح عال
الاتصالات: الاتصالات RS485، بروتوكول الاتصالات MODBUS-RTU (اختياري) الخروج: خروج رلايين (اختياري)
التوسع: يمكن أن يكون مباشرة من التيار، إشارة مدخل المحول، المجال ضبط قابلة للبرمجة من نسبة المعلمات المدخلة الاستخدام: مناسبة لشبكة الطاقة، نظام التحكم التلقائي،يقيس أساساً معايير الجهد في شبكة الكهرباء
نموذج المنتج وحجمه
| رقم الطراز | CQ42-□U | CQ96-□ أ | CQ80-□ أ | CQ72-□ أ | CQ48-□ أ | CQ45-□ أ |
| حجم إطار الوجه | 120*120 | 96*96 | 80*80 | 72*72 | 48*96 | 48*48 |
| حجم الفتحة | 111*111 | 91*91 | 76*76 | 67*67 | 45*91 | 45*45 |
المؤشر الفني
| الحجة | |||
| مستوى الدقة | قياس الطاقة: الطاقة النشطة 0.5قوة التفاعل 1.0، مخرج المحول 05 | ||
| وضع العرض | شاشة LCD / شاشة LED ذات 12 بت | ||
| تم إدخال الإشارة | شبكة القياس | ثلاثي المراحل أربعة الأسلاك V34 / ثلاثي المراحل ثلاثة الأسلاك V33 | |
| الجهد | القيمة الاسمية | AC380V/AC100V | |
| الحمل الزائد | مدة: 1.2 مرة فورية: 2 مرة (10 ثانية) | ||
| تبديد الطاقة | < 1VA ((في كل مرحلة) | ||
| عائق | > 300kΩ | ||
| التيار الكهربائي | القيمة الاسمية | AC5A/AC1A | |
| أكثر من الواجب | مدة: 1.2 مرة فورية: 2 مرة (10 ثانية) | ||
| تبديد الطاقة | <0.4VA ((في كل مرحلة) | ||
| عائق | < 2 م Ω | ||
| التكرار | 45-65 هرتز | ||
| موجة هارمونية | المحتويات الهارمونية الإجمالية للجهد والتيار والمكونات الهارمونية الغريبة 3-15 | ||
| الطاقة الكهربائية | قياس الطاقة النشطة والفاعلة في الاتجاهين | ||
| مصدر الطاقة | نطاق العمل | AC/DC85~264V | |
| تبديد الطاقة | < 5VA | ||
| وحدات العمل والطاقة | نبضات الطاقة الكهربائية | مخرجات المزج الضوئي السلبي | |
| واجهة الاتصال | منفذين اتصالات RS485، بروتوكول الاتصال Modbus-RTU | ||
| معدل الاتصال: 4800-9600، لا يوجد فحص تعادل N81، E81، أو 081 | |||
| يمكن تكوين منفذ الاتصال RS485 الثاني على أنه PROFIBUS-DP | |||
| تبديل المدخلات | المدخلات السلبية للاتصال الجاف | ||
| مخرج التبديل | إنذار تجاوز الحد أو طاقة إخراج رلاي عن بعد AC5A/250V،DC5A/30V | ||
| مخرج المحول | 0 ~ 20mA / 4 ~ 20mA / 0 ~ 5V / 1 ~ 5V مخرج محول ، ضبط قابل للبرمجة لأدوات المحول وقيم المخرجات المقابلة | ||
| بيئة العمل | درجة الحرارة المحيطة: -10 ~ 55 °C ، الرطوبة النسبية < 93٪ ، لا يوجد مكان للغازات المآكلة ، الارتفاع < 2500M | ||
| بيئة التخزين | -20~75°C، الرطوبة النسبية ≤93% | ||
| خطأ الساعة | < 0.5 ثانية/يوم | ||
| آمنة | العزل | المقاومة من إشارة، والطاقة والمحطات الخروج إلى الغلاف هو > 100MΩ | |
| مقاومة الجهد | الجهد المدخل > 2kV، المدخل والخارج > 1kV، إمدادات الطاقة والخارج > 2kV |
||
